چگونه طراحی و چیدمان PCB الکترونیک مدرن را شکل می دهد؟

فهرست مطالب

• مقدمه ای بر طراحی و چیدمان PCB
• چرا طراحی PCB مهم است
• اصول اصلی چیدمان PCB
• چالش های رایج طراحی
• بهترین روش ها و راه حل های مهندسی
• مواد و ملاحظات ساخت
• کاربردهای صنعتی
• جدول مبادلات و مقایسه طراحی
• گردش کار طراحی PCB توضیح داده شده است
• روندهای آینده در مهندسی PCB
• سوالات متداول
• نتیجه گیری

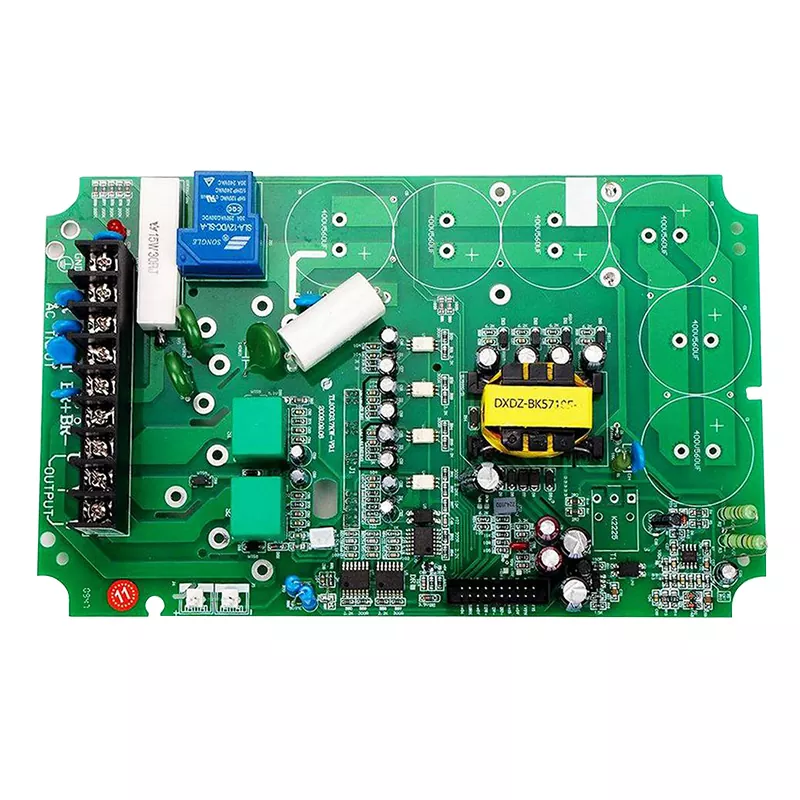

مقدمه ای بر طراحی و چیدمان PCB

طراحی و چیدمان PCB فرآیندی ساختاریافته برای چیدمان قطعات الکترونیکی و مسیریابی اتصالات الکتریکی بر روی برد مدار چاپی است. در حالی که ممکن است به نظر یک رشته کاملاً فنی باشد، در واقع تعادلی از مهندسی برق، محدودیت‌های مکانیکی، فیزیک حرارتی و عملی ساخت است.

یک PCB با طراحی خوب تضمین می‌کند که سیگنال‌ها به‌طور مؤثری حرکت می‌کنند، نیرو به طور یکنواخت توزیع می‌شود، گرما به طور مؤثر مدیریت می‌شود و محصول در شرایط واقعی پایدار می‌ماند. از سوی دیگر، طراحی ضعیف می تواند منجر به تداخل سیگنال، گرمای بیش از حد، خرابی سیستم و حتی خرابی کامل دستگاه شود.

همانطور که دستگاه های الکترونیکی کوچکتر و قدرتمندتر می شوند، پیچیدگی طراحی PCB همچنان افزایش می یابد. مهندسان اکنون باید سیگنال‌های پرسرعت، سازگاری الکترومغناطیسی، مسیریابی چند لایه و ادغام اجزای فشرده را در نظر بگیرند.

چرا طراحی PCB مهم است

طراحی PCB فقط مربوط به اتصال اجزا نیست، بلکه سقف عملکرد یک محصول الکترونیکی را تعیین می کند. اگر چیدمان برد نویز، مقاومت یا ناپایداری ایجاد کند، حتی پیشرفته‌ترین تراشه‌ها نیز نمی‌توانند به درستی کار کنند.

• ثبات عملکرد:مسیریابی مناسب انتقال سیگنال تمیز را تضمین می کند.
• راندمان حرارتی:چیدمان خوب از گرم شدن بیش از حد جلوگیری می کند و عمر محصول را افزایش می دهد.
• هزینه ساخت:طرح های بهینه، پیچیدگی و ضایعات تولید را کاهش می دهد.
• قابلیت اطمینان محصول:چیدمان های پایدار میزان شکست را در شرایط استرس به حداقل می رساند.
• مقیاس پذیری:طراحی مدولار امکان ارتقاء و تجدید نظر در آینده را فراهم می کند.

اصول اصلی چیدمان PCB

درک اصول اساسی چیدمان PCB برای ایجاد سیستم های الکترونیکی با کیفیت بالا ضروری است. این اصول مهندسان را در هر مرحله از طراحی راهنمایی می کند.

1. یکپارچگی سیگنال

یکپارچگی سیگنال به کیفیت سیگنال های الکتریکی هنگام عبور از PCB اشاره دارد. مسیریابی ضعیف، طول ردیابی بیش از حد، یا تداخل می تواند سیگنال ها را مخدوش کند.

2. توزیع برق

یک شبکه توزیع برق پایدار تضمین می کند که همه اجزا ولتاژ ثابت را بدون نوسان یا نویز دریافت می کنند.

3. استراتژی زمینه سازی

یک هواپیمای زمینی که به خوبی برنامه ریزی شده باشد تداخل الکترومغناطیسی را کاهش می دهد و پایداری مدار را بهبود می بخشد.

4. مدیریت حرارتی

اتلاف گرما باید در حین چیدمان در نظر گرفته شود تا از گرم شدن بیش از حد اجزای حساس جلوگیری شود.

5. قرار دادن اجزا

قرار دادن استراتژیک طول ردیابی را کاهش می دهد، جریان سیگنال را بهبود می بخشد و تولید را ساده می کند.

چالش های رایج طراحی

مهندسان طراحی PCB اغلب با چالش‌های متعددی روبرو هستند که می‌تواند بر عملکرد و کارایی تولید تأثیر بگذارد.

• تداخل الکترومغناطیسی بین ردیابی با سرعت بالا
• گرمای بیش از حد به دلیل طراحی حرارتی ضعیف
• تأخیر سیگنال در ردیابی طولانی یا نادرست مسیریابی
• محدودیت فضا در دستگاه های فشرده
• محدودیت های تولید و مسائل بهینه سازی هزینه

این چالش ها اغلب نیاز به بهبود طراحی تکراری و اعتبار سنجی مبتنی بر شبیه سازی قبل از تولید دارند.

بهترین روش ها و راه حل های مهندسی

طراحی موفقیت‌آمیز PCB به شیوه‌های مهندسی اثبات‌شده متکی است که خطرات را کاهش داده و عملکرد را بهبود می‌بخشد.

• برای سیگنال های پرسرعت از مسیریابی کوتاه و مستقیم ردیابی استفاده کنید
• پیاده سازی پشته های PCB چند لایه برای مدارهای پیچیده
• مناطق اتصال زمین آنالوگ و دیجیتال را از هم جدا کنید
• خازن های جداکننده را نزدیک پایه های برق قرار دهید
• انجام شبیه سازی حرارتی قبل از نهایی کردن طرح
• در مراحل اولیه از قوانین طراحی سازنده پیروی کنید

این استراتژی ها به طور قابل توجهی ثبات سیگنال را بهبود می بخشد، نویز را کاهش می دهد و قابلیت اطمینان محصول را افزایش می دهد.

مواد و ملاحظات ساخت

انتخاب مواد نقش مهمی در عملکرد PCB ایفا می کند. زیرلایه های مختلف خواص الکتریکی و حرارتی متفاوتی را ارائه می دهند.

کاربردهای صنعتی طراحی PCB

طراحی و چیدمان PCB در طیف وسیعی از صنایع ضروری است که هر کدام دارای الزامات منحصر به فردی هستند.

• لوازم الکترونیکی مصرفی:گوشی های هوشمند، تبلت ها و دستگاه های پوشیدنی
• سیستم های خودروسازی:واحدهای کنترل موتور، سنسورها، اطلاعات سرگرمی
• تجهیزات پزشکی:ماشین های تشخیصی، سیستم های مانیتورینگ
• اتوماسیون صنعتی:رباتیک، سیستم های PLC، تابلوهای کنترل
• مخابرات:سخت افزار شبکه و سیستم های ارتباطی

جدول مبادلات و مقایسه طراحی

طراحی PCB اغلب نیاز به متعادل کردن عملکرد، هزینه و قابلیت ساخت دارد. در زیر مقایسه ای از مبادلات متداول ارائه شده است.

گردش کار طراحی PCB توضیح داده شده است

یک گردش کار ساختاریافته دقت و کارایی را از مفهوم تا تولید تضمین می کند.

1. تجزیه و تحلیل نیازمندی ها و تعریف مشخصات
2. طراحی شماتیک و برنامه ریزی مدار
3. انتخاب مؤلفه و اعتبارسنجی
4. طراحی و مسیریابی چیدمان PCB
5. بررسی و شبیه سازی قوانین طراحی
6. ساخت و آزمایش نمونه اولیه
7. تولید نهایی و بهینه سازی

هر مرحله نقش مهمی در حصول اطمینان از اینکه محصول نهایی انتظارات عملکرد و قابلیت اطمینان را برآورده می کند، ایفا می کند.

روندهای آینده در مهندسی PCB

تکنولوژی PCB به سرعت به تکامل خود ادامه می دهد، که ناشی از تقاضا برای وسایل الکترونیکی کوچکتر، سریعتر و قدرتمندتر است.

• افزایش استفاده از فناوری HDI (High-Density Interconnect)
• ادغام ابزارهای طراحی PCB به کمک هوش مصنوعی
• توسعه اجزای فوق کوچک
• مواد مدیریت حرارتی پیشرفته
• گسترش لوازم الکترونیکی انعطاف پذیر و پوشیدنی

این نوآوری ها نسل بعدی دستگاه های الکترونیکی را در سراسر صنایع شکل می دهند.

سوالات متداول

طراحی و چیدمان PCB چیست؟

این فرآیند طراحی آرایش فیزیکی قطعات الکترونیکی و مسیریابی اتصالات الکتریکی بر روی یک برد مدار است.

چرا چیدمان PCB مهم است؟

این به طور مستقیم بر عملکرد، یکپارچگی سیگنال، پایداری حرارتی و قابلیت اطمینان کلی محصول تأثیر می گذارد.

برای طراحی PCB از چه نرم افزاری استفاده می شود؟

ابزارهای رایج عبارتند از Altium Designer، KiCad، Eagle و OrCAD.

تفاوت بین PCB تک لایه و چند لایه چیست؟

بردهای تک لایه ساده تر و ارزان تر هستند، در حالی که بردهای چند لایه مدارهای پیچیده و با کارایی بالا را پشتیبانی می کنند.

چگونه طراحی PCB می تواند هزینه تولید را کاهش دهد؟

بهینه سازی چیدمان، کاهش تعداد لایه ها در صورت امکان، و پیروی از دستورالعمل های تولید می تواند هزینه ها را به میزان قابل توجهی کاهش دهد.

نتیجه گیری

طراحی و چیدمان PCB یک رشته اساسی در مهندسی الکترونیک مدرن است. تعیین می کند که یک محصول چقدر کارآمد باشد، چقدر دوام داشته باشد و تولید آن چقدر مقرون به صرفه باشد. با پیشرفت تکنولوژی، طراحی PCB همچنان به تکامل خود ادامه می‌دهد و نیازمند ادغام عمیق‌تر ابزارهای شبیه‌سازی، علم مواد و مهندسی دقیق است.

شرکت هایی که در فرآیندهای طراحی PCB با کیفیت بالا سرمایه گذاری می کنند، موقعیت بهتری برای ارائه محصولات الکترونیکی قابل اعتماد، نوآورانه و رقابتی در بازار جهانی دارند.
